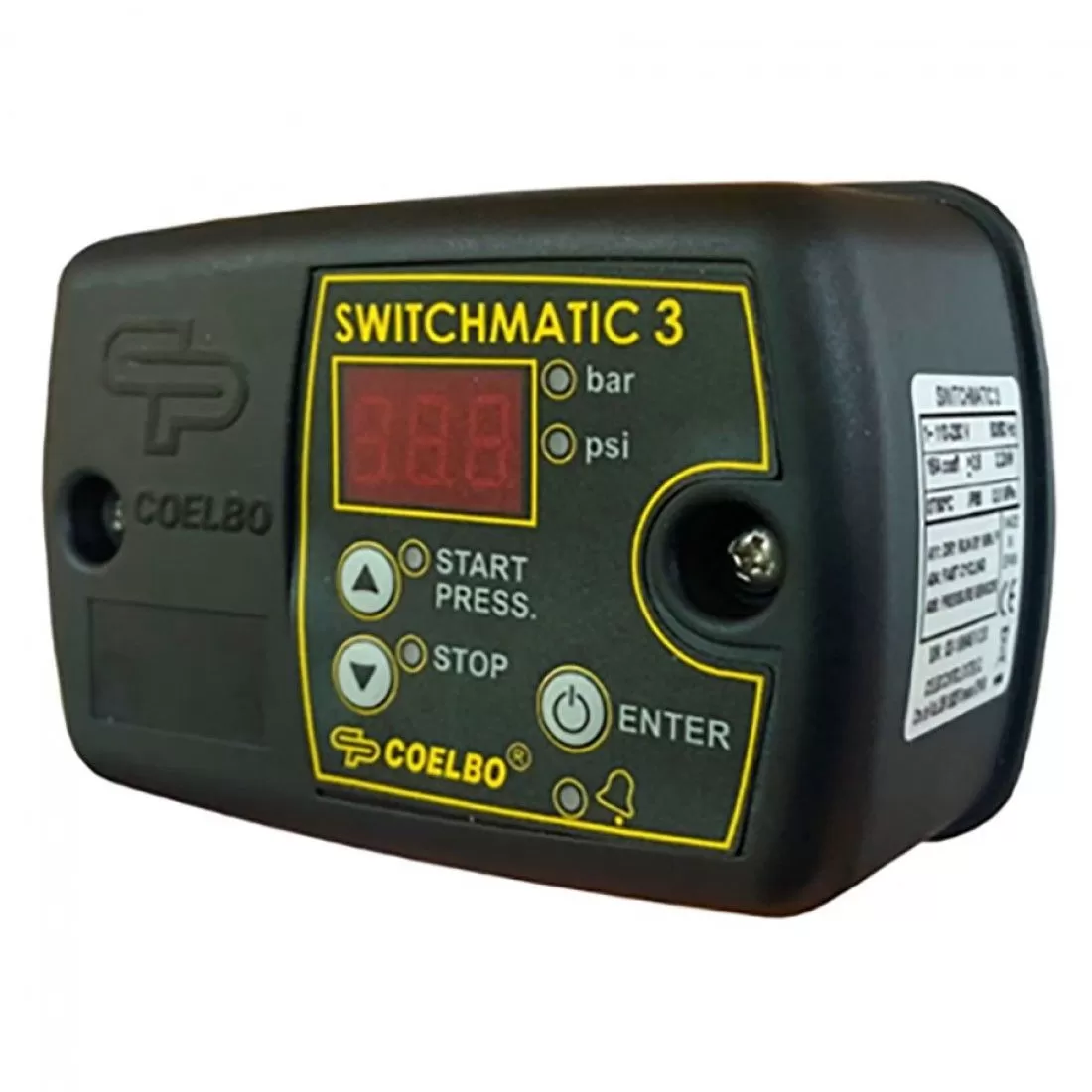

Электронный блок COELBO SWITCHMATIC 3

Электронный блок SWITCHMATIC предназначен для управления однофазным насосом систем водоснабжения. Легко заменяет традиционное реле давления (подключение 1/4").

Прибор управляет работой насоса путем старта по заданному давлению от 0,5 до 7,5 бар и останавливает работу насоса по заданному давлению от 1 до 8 бар (выставляется на корпусе кнопками).

Защищает насос по сухому ходу (умная система ART - будет периодически пытаться перезапустить насос при восстановлении водоснабжения), по цикличности. Благодаря встроенному электронному манометру, легко настроит стартовое / стоповое давление и контролировать его.

Подходит для поверхностных, колодезных, скважинных насосов.

SWITCHMATIC 1/2/3 (T-KIT SWITCHMATIC 1 /2) микропроцессорные блоки управления (далее контроллер) для управления и защиты однофазных насосов до 16А. Позволяет устанавливать давление включения и выключения насоса. Электрическое подключение аналогично электромеханическому репе.
Контроллер может работать в режимах дифференциального и обратного давления.
SWITCHMATIC 2 (T-KIT SWITCHMATIC 2) имеет защиту по току (запатентованная технология).
Устройство защищает насос по “сухому ходу", перегрузки и частых включений. SWITCHMATIC 2 (Т- KIT SWITCHMATIC 2) так же позволяет собрать станцию из двух насосов с попеременным и одновременным включением насосов.
SWITCHMATIC 3 имеет аварийный выход (контакт) для подключения к дополнительному щиту управления. Подходит для поверхностных, скважинных, колодезных насосов водоснабжения!

Технические особенности

• Регулируемое давление включения и выключения насоса - Интегрированный цифровой манометр (дисплей)
• Встроенный датчик давления
• Защита насоса по сухому ходу Определяется по минимальному давлению SW1(T- KITSW1)nSW3 По току SW2 (T-KIT SW2)
• Защита от перегрузки (только SW2 и T-KIT Sw2)
• Функция ART (автоматический перезапуск). После остановки насоса в режим аварии А01 (сухой ход), система ART автоматически запустит насос через 5 минут. Если на входе в насос по прежнему нет воды, повторно сработает защита по сухому ходу (А01). Далее автоматические запуски будут происходить каждые 30 минут в течении 24 часов. Функцию можно активировать в меню (см. настройка прибора).
• Защита от частых включений Если гидроаккумулятор (мембранный бак) вышел из строя, контроллер блокирует работу насоса из-за цикличности. Настраивается в меню (см. настройка прибора).
• Возможные настройки - Режим ожидания. Регулировка временного интервала для определения частых циклов. Временные задержки на включение и выключение насоса.

Сокращения:
SW - SWITCHMATIC, T-KIT SW - T-KIT SWITCHMATIC, Цифры 1/2/3 - модификации контроллеров.

Гидравлическое подключение

SW1/2/3 подключается на напорный патрубок насоса резьба 1/4" в.р. накидная гайка (опционально). T-KIT SW1/2 имеет обратный клапан, подключение к насосу Г н.р., выход на гидроаккумулятор Г в.р., выход в систему Г в.р.
Убедитесь что система смонтирована и гидроаккумулятор заполнен воздухом.

Электрическое подключение

Электрическое подключение должно выполнятся только квалифицированным специалистом. Перед подключением контроллера, отключите питание сети во избежании получения удара током.
Производитель снимает с себя ответственность за гарантию, в случае неправильного электрического подключения прибора.
Требуется обязательная установка дифференциального автомата высокой чувствительности: l=30mA (Класс А или АС).
Для подключения используйте кабель с необходимым сечением.
Подключите насос к кпемам U, V и земля. Подключите питание L1, N и земля.

Заземление подключается первым и последнем отключается. Обязательно заземлите прибор! (см. схему подключения).

Контрольная панель

Обозначение светодиодной индикации: О LED горит ( ( О )) медленное мигание (((О))) быстрое мигание

LED		Индикация	Значение
bar		О	Показывает давление в бар
		( ( О ) )	Показывает давление в бар + что насос работает
psi		О	Показывает давление в psi
		( ( О ) )	Показывает давление в psi + что насос работает
А SW2/T-KIT SW2		О	Текущее потребление тока
		( ( О ) )	Насос работает
START		О	Показывает давление включения
		( ( О ) )	Регулировка давления включения
STOP		О	Показывает давление выключения
		( ( О ) )	Регулировка давления выключения
Колокольчик		О	Сухой ход или перегрузка
		( ( О ) )	Функция ART активна или рестарт при перегрузе
		( ( ( О ) ) )	Защита от частых включений

Первый пуск

Перед первым пуском прибора, рекомендуем ознакомится с разделами “Гидравлическое подключение" и “Электрическое подключение" данной инструкции!

---

1. Только Sw2 и T-KIT Sw2 установка тока потребления. Питание включено, на дисплее отображается надпись OFF . нажать и удерживать кнопку 3 сек. Цифровой индикатор начнет мигать “0.0" кнопками установить ток потребления, который указан на щильдике электродвигателя насоса. Для подтверждения нажмите и включите прибор.

---

2. Установка давления включения насоса в режиме OFF для SW2/T-KIT Sw2 и в режиме ON для SW1/3/T- KITSwI. Нажать и удерживать 3 сек. кнопку START Цифровой дисплей начнет мигать “1.0" кнопками О о установить желаемое давление в диапазоне от 0,5 до 7,5 бар. Для подтверждения нажмите .

---

3. Установка давления выключения насоса (режим вкл) Нажать и удерживать 3 сек. кнопку STOP Цифровой дисплей начнет мигать “3.0" кнопками установить желаемое давление в диапазоне от 1 до 8 бар. л х Для подтверждения нажмите .

---

4. Прибор готов к работе. Нажмите кнопку Далее можно установить дополнительные параметры работы в меню прибора.

---

Внимание!!! Необходимо обязательно задать параметры тока с таблички двигателя насоса! (только SW2/T-KITSW2)

Если нет возможности найти параметры потребления тока, можно воспользоваться встроенным в прибор амперметром. Для этого установите максимальное значение тока (16А) на приборе. Включите контроллер, откройте водоразбор в системе. Когда вы убедитесь что насос начал подавать воду, нажмите кнопку , на дисплее будет отображаться текущее токопотребление насоса в Амперах. Запомните его, переводите прибор в выключенное состояние, далее укажите в настройках значение тока, сохраните настройку.

Программирование (МЕНЮ I)

Для того чтобы войти в режим программирования МЕНЮ I, одновременно нажмите и удерживайте 5 секунд кнопки . На дисплее начнет отображаться первый параметр меню.
Изменение параметров меню осуществляется кнопками , далее нажать для подтверждения кнопку , тем самым переходя к следующему параметру.
Таблица настройки меню I:

Программирование (МЕНЮ II)

Для того чтобы войти в режим программирования МЕНЮ II, одновременно нажмите и удерживайте 5 секунд кнопки .Н а дисплее начнет отображаться первый параметр меню.
Изменение параметров меню осуществляется кнопками , далее нажать для подтверждения кнопку , тем самым переходя к следующему параметру.
Таблица настройки меню II:

В режиме NO (нормально открыт) контроллер может работать как вспомогательное роде на напорном патрубке насоса. Контроллер включит насос, когда будет достигнуто давление PStart.

Примечание 2
Sw2 или T-KIT Sw2 может работать в режиме каскада с другим Sw2 или T-KIT Sw2 управляя работой насосной станции состоящей из двух насосов с попеременным и одновременным включением.
Порядок настройки: 1. установите идентичное давление ВКЛ-ВЫКЛ на обоих устройствах. (Для корректной работы в режиме каскада, рекомендуем выставлять разницу между стартом и стоп 1 бар!)

Переведите прибор в положение OFF.
Зайдите в настройки меню II - во втором пункте меню установите значение Е01 (насос №1) и Е02 выставите на втором приборе (насос №2).
- в третьем пункте меню выставите необходимые параметры разницы между давлением включения и выключения насосов, (рекомендуем оставить d.05).
Для сохранения параметров нажмите
Через 10 циклов включений репе Master Е001 покажет давление в системе, реле Slave Е002 покажет ток А.

Примечание 3
(Для SW1/3 и T-KIT Sw1) Для активации защиты от работы по сухому ходу, установите значение Р0.1 Пример: если установлено давление старта 2 бар, при установке минимального значения 1,9 бар прибор уйдет в аварию А11 сухой ход если давление в системе опустится ниже установленной отметки. Так же можно задать задержку времени блокировки насоса в подменю t20.
Данная функция эффективна при прорыве трубопровода системы водоснабжения. При большом водоразборе (если произошел прорыв трубы), насос не способен поддерживать необходимое давление в системе. Контроллер анализирует что давление опустилось ниже установленного в пункте меню Р.х.х и блокирует работу насоса по аварии А11. Сброс аварии только в ручную или автоматический перезапуск.

Калибровка датчика давления

В случае замены платы или датчика давления, необходимо произвести процедуру калибровки датчика давления, (необходим манометр)
Порядок настройки:
1. Подключите манометр к системе.
2. Нажатием и удержанием кнопки создайте любое давление. К примеру 3 бар. (по дополнительному манометру).
3. Одновременно нажать и удерживать кнопки на дисплее отобразится мигающее давление (пример 2,7 бар).
4. Кнопками установите значение давления по показаниям дополнительного манометра.
4. Нажмите кнопку для сохранение настроек.

Ошибки и предупреждения
